YOTC调速型液力偶合器

调速型液力偶合器介绍

•    1、调速型液力偶合器的工作原理
         我公司研制、生产的YOTc调速型液力偶合器是属于出口调节式的调速型液力偶合器，它的结构主要有五部份组成：

  ①. 旋转部份：主要有主动件（泵轮、外壳、输入轴）、从动件（涡轮、输出轴）；
  ②. 进、排油系统；
  ③. 油箱；
  ④. 冷却系统；
  ⑤. 仪表、控制系统。

         YOTc系列调速型液力偶合器的工作腔充入一定量的工作液（一般为32号透平油），其旋转部份的主动件与电动机相联，泵轮从电动机上获得机械能，通过其上的叶片，使工作液作相对运动和牵连运动，转化为液体能量，推动涡轮转动，通过输出轴与工作机相联，将液体能量转变为机械能，带动工作机工作，实现了从原动机到工作机之间的能量传递。
         调速型偶合器能够实现对工作机的无级调速，是通过调节排油系统的导管开度大小，来改变工作腔的充液量，在电动机转速不变的情况下，实现对工作机进行无级调速，从而改变输出功率的大小。在调速过程中，会产生滑差（在传动比i=0.66 时，相对效率损失为最大，η=97%）；工作液会发热，所以必须配备冷却器，把工作液冷却后，经过供油系统，把工作液送回工作腔。偶合器可通过电动执行器、伺服放大器、自动测速装置、速度传感器、压力传感器等控制仪表，实行对调速型偶合器运行的现场手动、遥控等自动化控制。



     2、调速型液力偶合器的优点

         ◆ 提高鼠笼式电动机的起动能力，可利用电动机的尖峰力矩作为起动力矩，避免"大马拉小车"的不合理的匹配现象。
         ◆ 防止动力过载，保护电动机、工作机不会因过载而损坏。
         ◆ 减少起动过程中的振动和冲击。
         ◆ 在多机驱动中能进行功率平衡和依次起动。减少电网的冲击电流。
         ◆ 对工作机的起动时间，完全可以按运行要求进行设备。
         ◆ 对工作机可以作无级调速，有十分显著的节电效果，节电率达20~40%。
         ◆ 对工作机可实现遥控和自动化控制，操作十分方便。
         ◆ 结构简单、可靠，比变频调速、CST调速器价格低廉，运行费用少，无机械磨损，能在恶劣的环境下工作，无需特殊维护，使用寿命长。

     3、应用范围
         在机械行业运行的设备中，有些是为了节电而调速，有些是因工艺要求而调速，所以调速型偶合器的使用范围是非常广泛的。
         ◆ 泵类：锅炉给水泵、灰渣泵、输送泵、冷凝水泵、供水泵等；
         ◆ 风机类：鼓风机、引风机、罗茨风机等；
         ◆ 其它：破碎机、离心机、污水处理臭气器、胶带输送机、挖沙船用抓斗机、烧结混和机等。

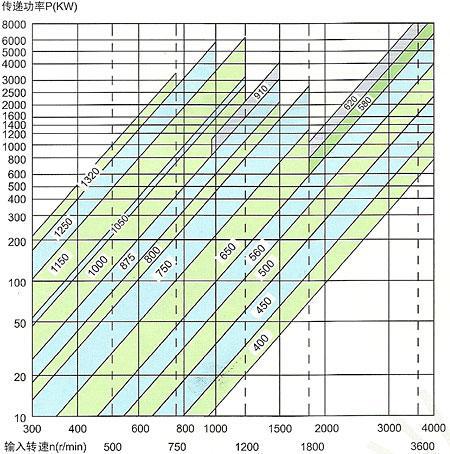

     4、YOTc系列调速型液力偶合器传递功率图谱

•

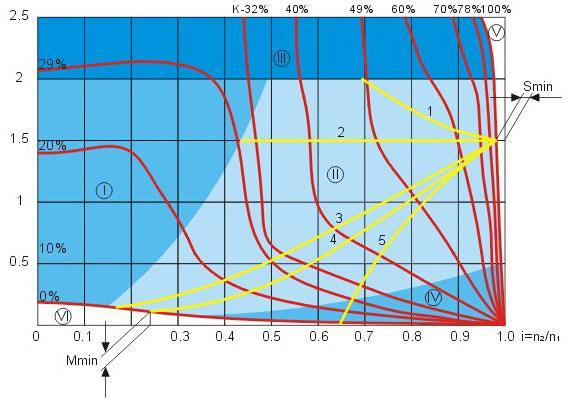

     5、YOTc系列调速型液力偶合器原始特性曲线 λB—f(i)与不同工作特性的工作机匹配运行联合曲线

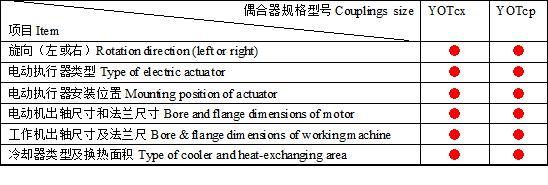

     客户须知：客户订货时必须确定的辅件、仪表有关项目。




     说明：

         1、上述有●标记的各项在订合同时必须由客户提供及确认。

         2、旋向为站在电动机后端看偶合器输入端的旋转方向确定。
         3、如用户无特殊要求，电动执行器是装在偶合器输出端的右侧（站在电动机后端向偶合器看）。

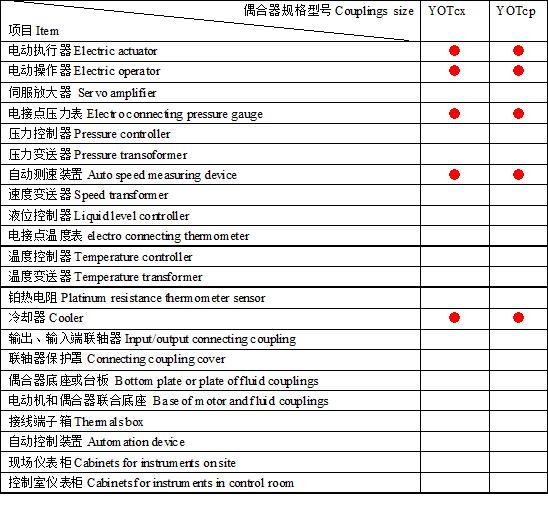

     6、 辅件配套供货项目

•
